Diseño innovador para acortar los recorridos de retracción y duplicar el espacio disponible

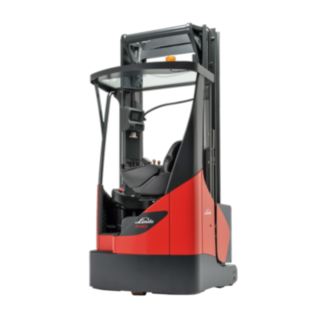

Las carretillas retráctiles R14 – R17 X poseen un extraordinario diseño que aumenta sustancialmente el rendimiento, el confort de conducción y la seguridad. Están indicadas para la manipulación sumamente eficiente de cargas de hasta 1,7 toneladas y una altura de trabajo superior a 11,5 metros en pasillos estrechos. Al ubicar la batería bajo la cabina, el conductor dispone del doble de espacio, y mediante un nuevo concepto de mástil también se ha duplicado el campo de visión a través del mástil en comparación con las carretillas retráctiles convencionales. El mástil está montado de forma fija en el chasis. En su lugar, un soporte de horquilla especial se encarga del movimiento de retracción. Este diseño posibilita una manipulación sumamente estable de la carga. Además, la posición de la batería se traduce en un centro de gravedad muy bajo, que a su vez da lugar a elevadas capacidades residuales de carga. El diseño especial con recorridos de retracción extremadamente cortos posibilita menores anchuras de pasillo en el almacén.
Características
Seguridad
Los mástiles de elevación ultraanchos de las carretillas R14 – R17 X, los perfiles de mástil estrechos y el asiento ubicado cerca del mástil brindan una visión panorámica óptima. Un techo de cristal blindado panorámico opcional proporciona plena visibilidad de la carga también hacia arriba. Un freno de estacionamiento automático aumenta la seguridad, por ejemplo al detenerse en rampas o pendientes. El sistema de asistencia Linde Curve Assist ayuda a los conductores en las curvas, al adaptar proporcionalmente la velocidad. Cuatro sistemas de freno independientes detienen las carretillas con rapidez y seguridad en cualquier situación. Numerosos equipamientos adicionales mejoran la seguridad operativa. Así, por ejemplo, un sistema de cámara montado en el mástil permite al conductor mantener la carga siempre a la vista.
- mástiles de elevación anchos para una visión panorámica
- freno de estacionamiento automático
- Linde Curve Assist
- cuatro sistemas de freno independientes
Ergonomía
La visión panorámica mejorada gracias a los mástiles de elevación anchos, así como el control intuitivo del mástil Linde Load Control, facilitan la manipulación cómoda y precisa de la carga. El innovador diseño del vehículo con la batería en posición rebajada duplica el espacio disponible en el puesto de trabajo del conductor. Todos los elementos de control para las funciones de traslación y del mástil están integrados ergonómicamente en los reposabrazos del asiento del conductor y pueden ajustarse individualmente. El asiento puede girarse opcionalmente 10°, y es posible ajustar individualmente la resistencia del control. La interacción entre los distintos elementos y el generoso espacio disponible permiten trabajar de forma sumamente eficiente y libre de fatiga.
- visión panorámica óptima
- espacio disponible duplicado
- concepto global ergonómico
- asiento y consola ajustables individualmente
- resistencia de la dirección ajustable
Manipulación
El exclusivo diseño de la serie R14 – R17 X posibilita un chasis compacto con una distancia entre ejes corta. Esto otorga a las carretillas una gran agilidad, ya que necesitan menos espacio que las carretillas retráctiles normales al manipular cargas. El recorrido de retracción corto, la exclusiva visibilidad a través del mástil, así como el desplazador lateral de serie para la horquilla, posibilitan además un mayor rendimiento de manipulación. Gracias a la batería situada muy por debajo del puesto de trabajo del conductor y al mástil unido de forma fija al chasis, los vehículos cuentan con una gran capacidad residual de carga y una elevada estabilidad. El control mediante doble pedal y el Linde Load Control permiten maniobrar las carretillas con mayor rapidez y seguridad.
- diseño compacto
- recorridos de retracción cortos
- mayor estabilidad
- gran capacidad residual de carga
- exclusiva visibilidad a través del mástil
- desplazador lateral como equipamiento estándar
Servicio
El acceso sencillo a los principales componentes de servicio posibilita un mantenimiento especialmente rápido y fácil de las carretillas retráctiles Linde. La lectura de todos los datos del vehículo mediante el sistema de CAN bus proporciona al técnico de servicio información sobre el estado de los componentes electrónicos y mecánicos. La batería puede cambiarse fácilmente mediante una transpaleta o el soporte para sustitución opcional. Con motores eléctricos exentos de mantenimiento e intervalos de servicio de 1000 horas de funcionamiento, las carretillas son especialmente fiables y rentables.
- componentes fácilmente accesibles
- motores eléctricos exentos de mantenimiento
- cambio sencillo de la batería
- mantenimiento cada 1000 horas de funcionamiento
- rentabilidad y disponibilidad elevadas
Características técnicas
Model | Capacidad de carga/Carga | Elevación | Velocidad de traslación con/sin carga | Ancho de pasillo con pallet 800 x 1200 long. | Batería, tensión/capacidad (5 h) |
---|---|---|---|---|---|
R14X | 1,4 (t) | 5655 (mm) | 14 / 14 km/h | 2756 (mm) | 48 / 480 (V)/(Ah) o. kWh |
R14X HL | 1,4 (t) | 12755 (mm) | 14 / 14 km/h | 3127 (mm) | 48 / 920/1000 (V)/(Ah) o. kWh |
R14X Alta | 1,4 (t) | 6955 (mm) | 14 / 14 km/h | 2756 (mm) | 48 / 690/750 (V)/(Ah) o. kWh |
R16X | 1,6 (t) | 7555 (mm) | 14 / 14 km/h | 2761 (mm) | 48 / 690/750 (V)/(Ah) o. kWh |
R17X | 1,7 (t) | 7855 (mm) | 14 / 14 km/h | 2977 (mm) | 48 / 640 (V)/(Ah) o. kWh |
R17X HD | 1,7 (t) | 10655 (mm) | 14 / 14 km/h | 2977 (mm) | 48 / 920/1000 (V)/(Ah) o. kWh |
Equipamiento especial
-
Centrado automático
-
Iluminación
-
Gestión de la flota
-
Control mediante un solo pedal
-
Soporte para móvil
-
Pomos de madera para joysticks
-
Preselección de altura de elevación
-
Versión para almacén frigorífico
-
BlueSpot™
-
Cámara de mástil
-
Techo de cristal blindado panorámico
-
Calefacción del asiento
-
Prolongación del respaldo del asiento
-
Dirección de 360°
Centrado automático
El desplazador lateral mueve la horquilla automáticamente a la posición central con solo pulsar un botón.
Iluminación
Una luz destellante omnidireccional giratoria, una luz de advertencia estroboscópica y faros de trabajo adicionales aumentan la seguridad para el conductor y en el entorno de la carretilla.
Gestión de la flota
La solución de gestión de flotas connect: de Linde permite registrar, procesar y analizar datos de vehículos y de conductores. De este modo garantiza la utilización eficiente, segura y transparente de vehículos de manutención.
Control mediante un solo pedal
Algunos conductores prefieren el control mediante un solo pedal. De ahí que el control mediante doble pedal pueda sustituirse para adaptarse a las preferencias personales de cada conductor.
Soporte para móvil
Un soporte para móvil facilita el proceso de trabajo y aumenta la seguridad. El empleado tiene la pantalla siempre a la vista y al alcance de la mano.
Pomos de madera para joysticks
Los pomos de madera para joysticks Linde aportan refinamiento al puesto de trabajo. La madera dura inastillable posee un tacto agradable, es menos propensa a ensuciarse y es apta para conductores alérgicos al plástico.
Preselección de altura de elevación
Una preselección de la altura de elevación agiliza el proceso de trabajo, aumenta la seguridad laboral y alivia la carga de trabajo del conductor.
Versión para almacén frigorífico
En la versión para almacén frigorífico, los aceites, los lubricantes y el equipamiento de la cabina están concebidos para temperaturas de hasta -30 °C. De este modo, los vehículos se mantienen plenamente operativos en todo momento.
BlueSpot™
BlueSpot™ alerta mediante un punto de luz azul para evitar la aproximación de otras carretillas.
Cámara de mástil
El sistema de cámara ayuda al conductor a manipular la carga de forma segura. La cámara muestra ambas horquillas, el lado inferior de la carga y la zona de la estantería en la que debe almacenarse la carga.
Techo de cristal blindado panorámico
Un techo de cristal blindado panorámico posibilita una visibilidad plena y protege eficazmente al conductor contra la caída de cargas.
Calefacción del asiento
La calefacción del asiento incrementa el confort de conducción y permite alcanzar rápidamente una temperatura de trabajo adecuada durante el uso en entornos fríos.
Prolongación del respaldo del asiento
Mediante una prolongación del respaldo, es posible adaptar el asiento a las necesidades de los conductores de mayor estatura.
Dirección de 360°
En combinación con el control mediante un solo pedal, está disponible una dirección de 360° que permite a las carretillas maniobrar de forma óptima en espacios muy reducidos.
