  • 0 - 1.500 (kg)
  • 0 - 18.110 (mm)
  • 0 - 17.710 (mm)

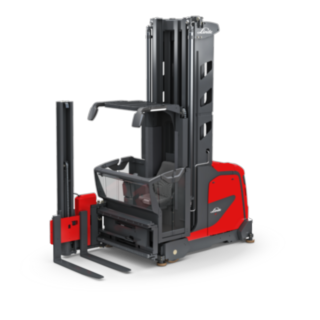

Carretillas para pasillos estrechos K

Trabajador combinado para pasillos estrechos

Eficiencia y visibilidad al trabajar en estanterías de alto nivel

La carretilla Combi K de Linde Material Handling posibilita un elevado rendimiento durante procesos de preparación de pedidos y manipulación de cargas en almacenes de estanterías altas. Esto resulta posible gracias a los potentes motores, que permiten a la carretilla combi acelerar y elevar al mismo tiempo. Además, se mantiene una velocidad elevada incluso a grandes alturas de elevación y se dispone de una gran capacidad residual de carga. Se puede escoger entre diversos sistemas de asistencia que ayudan a navegar con exactitud por el almacén o a esquivar obstáculos. A su vez, el Linde System Control mejora el rendimiento de manipulación de cargas: dependiendo de la versión, el sistema adapta los movimientos de elevación, traslación y secundarios al peso de la carga y a la altura de elevación. Para el mástil, el chasis, la batería y la cabina de la carretilla para pasillos estrechos existen diversas versiones que pueden combinarse en función de los requisitos de la aplicación. Así pues, son posibles aproximadamente diez millones de configuraciones de la carretilla.

Características

Seguridad

El conductor debe tocar tres puntos, de lo contrario no podrá mover la carretilla Combi: los sensores táctiles garantizan un manejo seguro con ambas manos y el pisón de presencia en el suelo de la cabina. Esto previene errores de manejo que podrían dar lugar a accidentes. La seguridad del conductor se incrementa mediante barreras laterales monitorizadas eléctricamente, que deben estar cerradas a partir de una altura de la plataforma de 1,2 metros. El sistema de protección de personas opcional barre continuamente el pasillo estrecho mediante un escáner y detiene la carretilla combi en caso de detectar la presencia cercana de personas. Para un plus de seguridad, un asistente de seguridad del pasillo opcional identifica irregularidades y obstáculos en la estantería, en el suelo o en el techo marcados mediante etiquetas RFID o códigos de barras y limita automáticamente en estos puntos la velocidad de traslación y elevación, la altura de elevación o la extensión de la horquilla. Los técnicos de servicio pueden programar libremente en el sistema de la carretilla paradas de traslación, elevación y bajada. El sistema de asistencia «Linde System Control» en las variantes Standard, Load y Weight ayuda al conductor mediante la adaptación de la velocidad y optimizando el comportamiento de traslación en función de la altura de elevación, la detección de la carga y el peso de la carga.

  • Manejo de tres puntos
  • Barreras laterales monitorizadas eléctricamente
  • Asistente de seguridad en el pasillo
  • Paradas de traslación, de elevación y de bajada preajustables
  • Sistema de protección de personas opcional
  • Linde System Control (Standard, Load, Weight)
  • Control dinámico de alcance
  • Alarma de rescate

Ergonomía

El nuevo panel de manejo posee una forma ergonómica. Además, es posible ajustar exactamente su posición por medio de tres ejes, por ejemplo, para trabajar cómodamente de pie y sentado. El conductor también puede ajustar la altura y la inclinación del asiento abatible. La pantalla en color del panel de manejo muestra claramente de un solo vistazo toda la información importante, como la hora, la velocidad, la altura de elevación y el ángulo de dirección. Para la cabina, espaciosa y protegida contra corrientes de aire, están disponibles múltiples compartimentos portaobjetos que facilitan el trabajo. El chasis y la cabina están desacoplados entre sí, a fin de minimizar las vibraciones transmitidas al operario. Opcionalmente, está disponible una barrera que se inclina hacia fuera cuando el operario se apoya en ella. Esto acorta su distancia con respecto a la estantería y le facilita la preparación del pedido.

  • Panel de manejo ajustable en altura, inclinación y ángulo
  • Panel de manejo dividido para la manipulación de palets, especialmente con el operario sentado
  • Cabina de gran tamaño con visibilidad óptima de las horquillas y la carga
  • Altura, inclinación y ángulo del asiento personalizables
  • Posibilidad de incorporar compartimentos portaobjetos
  • Barrera inclinable opcional
  • Acolchado para las rodillas que permite la preparación cómoda de pedidos

Manipulación

La moderna tecnología de accionamiento de la carretilla Combi genera una elevada velocidad de traslación, incluso a grandes alturas de elevación. A ello se añaden una elevada capacidad residual de carga, así como avanzados sistemas de asistencia RFID que agilizan la navegación en el almacén y la manipulación de cargas en la estantería. Si se utiliza el sistema de gestión de flotas Linde connect también es posible optimizar todo el ciclo de utilización de las carretillas. Funciones como la preselección automática de la altura de elevación o el ciclo de horquilla automático brindan asistencia adicional durante la manipulación de cargas. En este caso, con solo pulsar un botón la carretilla ejecuta automáticamente tres movimientos al recoger o ubicar un palet. En la nueva versión del K es posible elevar o bajar al mismo tiempo la elevación principal y la adicional. Gracias a ello el conductor puede, por ejemplo, aproximarse en un solo paso a compartimentos de estante altos sin necesidad de manejar sucesivamente la elevación principal y la adicional. También permite posicionar las horquillas de manera mucho más rápida y llevarlas muy fácilmente a la altura de confort personalizada. La energía generada al frenar y bajar la carga alimenta de nuevo a la batería, lo cual incrementa en igual medida el tiempo de funcionamiento y la rentabilidad.

  • Elevada velocidad de traslación a grandes alturas
  • Sistemas de asistencia avanzados
  • Cuatro ayudas de ubicación

Mantenimiento

La robusta tecnología de la carretilla Combi K reduce los costes de mantenimiento y garantiza una larga vida útil. Su conexión de CAN-bus de Linde permite diagnosticar y subsanar problemas técnicos rápidamente mediante el ordenador portátil. Los dos sistemas de frenos independientes, así como los motores de corriente trifásica para la elevación y la traslación, están exentos de mantenimiento. Mediante el bastidor de transporte de la batería disponible opcionalmente se agiliza la sustitución lateral de la batería.

  • Conexión de CAN-bus
  • Sistemas de frenos de bajo desgaste
  • Sustitución rápida de la batería

Vídeos e imágenes

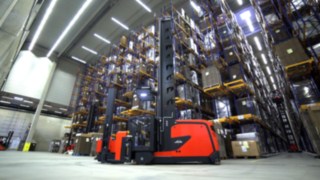

Vídeo de producto sobre las funciones y ventajas de la carretilla Combi K de Linde para el almacenamiento y la preparación de pedidos en almacenes de estanterías altas.

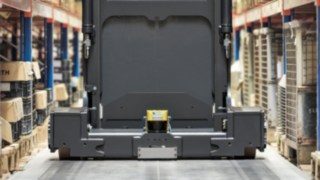

El control de estabilidad activo se utiliza en pasillos estrechos.
VNA, pasillo muy estrecho, K, manipulación, almacén
Vídeo de producto sobre las funciones y ventajas de la carretilla Combi K de Linde para el almacenamiento y la preparación de pedidos en almacenes de estanterías altas.
El control de estabilidad activo se utiliza en pasillos estrechos.
VNA, pasillo muy estrecho, K, manipulación, almacén

Características técnicas

Model Capacidad de carga/Carga Elevación Velocidad de traslación con/sin carga Ancho de pasillo con pallet 800 x 1200 long. Batería, tensión/capacidad (5 h)
K-Example 0.7 0,7 (t) 5600 (mm) 9 / 9 km/h 1645 (mm) 48 / 775 (V)/(Ah) o. kWh
K-Example 0.9 0,9 (t) 7200 (mm) 14 / 14 km/h 1950 (mm) 80 / 840 (V)/(Ah) o. kWh
K-Example 1.5 1,5 (t) 15650 (mm) 11,1 / 11,1 km/h 1900 (mm) 80 / 930 (V)/(Ah) o. kWh

Equipamiento especial

El sistema de protección de personas (PSA) utiliza escáneres láser para detectar personas en una zona de seguridad de hasta nueve metros por delante y por detrás del vehículo.

Sistema de protección de personas (PSA)

De acuerdo con la norma DIN 15185, los escáneres láser detectan personas en una zona de seguridad de nueve metros por delante y por detrás del vehículo. Si se detecta a una persona, suena una señal de advertencia y el vehículo se detiene automáticamente. Dos campos de advertencia adicionales y ajustables permiten reducir la velocidad incluso antes de la zona de seguridad y también pueden utilizarse para cambiar de marcha con seguridad.

Despiece de la carretilla para pasillo estrecho K, mostrando variantes disponibles de módulos de carretilla importantes

Concepto de carretilla modular

La carretilla puede adaptarse de múltiples maneras. Por ejemplo, están disponibles diversos motores, baterías, mástiles de elevación y chasis. Linde también configura la cabina del conductor de forma personalizada, mediante diferentes variantes de asiento y compartimentos portaobjetos. Esto posibilita más de diez millones de variantes de configuración.

Sistemas de fijación

La cabina de la carretilla puede complementarse con numerosos accesorios, tales como monitor, escáner de terminal de datos, compartimentos portaobjetos y soporte para escritura.

Panel de manejo de la nueva carretilla para pasillo estrecho K

Paneles de manejo

Para la cabina se puede escoger entre un panel de manejo delantero o uno dividido. Ambas variantes pueden configurarse rápidamente para trabajar de pie o sentado. La pantalla en color integrada muestra claramente de un solo vistazo toda la información importante, como la hora, la velocidad, la altura de elevación y el ángulo de dirección.

Barreras inclinables

Cuando el operario se apoya en la barrera, esta se inclina diez centímetros hacia fuera. Esto le permite acceder más fácilmente a la estantería y agiliza la preparación de pedidos.

Módulo de espejos con luz LED en la cabina de la carretilla para pasillo estrecho K de Linde Material Handling

Módulo de espejos

Este paquete de equipamiento incluye un gran retrovisor, así como faros de trabajo laterales que iluminan el entorno de trabajo en la estantería. Además, está disponible opcionalmente un sistema de ventilación que refresca al operario mientras trabaja a grandes alturas de elevación a altas temperaturas.

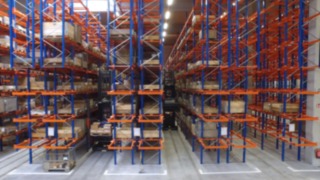

Active Stability Control en acción

Active Stability Control (ASC)

El sistema de asistencia inteligente Active Stability Control identifica irregularidades entre el lado izquierdo y derecho del pasillo y compensa automáticamente baches y vibraciones del suelo. Esto permite a la carretilla elevadora alcanzar su máximo rendimiento de manipulación de carga incluso en suelos no óptimos.

Animación sobre el funcionamiento del Linde System Control (LSC) disponible opcionalmente para las carretillas para pasillos estrechos de Linde.

Linde System Control (LSC)

El sistema agiliza la manipulación de cargas y aumenta la seguridad. En la versión básica LSC Standard, se indica al conductor la capacidad residual de carga para cada altura de elevación. Las versiones LSC ampliadas adaptan los movimientos de traslación, elevación y secundarios al peso real de la carga y a la altura de elevación.

Vídeo sobre el Dynamic Reach Control de Linde Material Handling

Dynamic Reach Control (DRC)

Este sistema combina el resto de funciones del LSC y proporciona una estabilización de la carga inteligente. Al almacenar y recoger cargas, ajusta el alcance de acuerdo con el peso actual de la carga y elimina las oscilaciones laterales del mástil. Esto permite un movimiento más rápido de las cargas y reduce los daños en las cargas y estanterías.

La animación muestra las funciones del asistente opcional de seguridad en el pasillo para carretillas para pasillos estrechos de Linde.

Asistente de seguridad en el pasillo

El sistema de asistencia identifica irregularidades del suelo y obstáculos en la estantería, en el suelo o en el techo marcados mediante códigos de barras o etiquetas RFID, y limita selectivamente en estos puntos ciertas funciones de la carretilla, tales como la velocidad de traslación y elevación, la altura de elevación o la extensión de la horquilla.

Animación sobre el funcionamiento del sistema de navegación en pasillos estrechos disponible opcionalmente para la carretilla Combi K de Linde.

Navegación por el almacén

La carretilla recibe órdenes de traslación a través del sistema de gestión del almacén. A partir de códigos de barras o etiquetas RFID, el sistema determina la ubicación en el pasillo estrecho y mide la altura de elevación actual. Basándose en estos datos, dirige la carretilla automáticamente y por la ruta más rápida hasta la ubicación de palet deseada. El operario tan solo tiene que manejar la función de traslación.

Captura de pantalla del panel de control del software de gestión de flotas connect:desk de Linde, que proporciona una visión de conjunto de todos los datos importantes de la flota.

Gestión de la flota

¿Cómo y quién utiliza cada carretilla? ¿Cuáles son los datos de utilización delas carretillas? ¿Están todas ellas en condiciones de circular? Mediante una combinación de software y hardware, connect proporciona las respuestas pertinentes.

Versión para almacén frigorífico

La carretilla combi K también se puede equipar para el uso en almacenes frigoríficos. Las carretillas funcionan con aceite hidráulico y lubricantes especiales y cuentan con una imprimación protectora contra la corrosión. Además, se puede escoger entre una serie de cabinas aisladas. Una cabina de refrigeración cerrada con calefacción ofrece unas condiciones de trabajo cómodas.
